手机的设计，牵一发而动全身，为了实现更快更顺畅的通讯性能，整体的设计，都会有巨大的变化，首当其冲的就是天线。

作为当下较火的5G手机，想实现超强的通信能力，仅仅是换芯片是不够的。前段时间发布的某5G手机，内部集成了21根天线，其中14根天线用于5G连接，并支持8频段5G和双5G SIM卡连接。不仅支持5G，还要兼容4G、3G、NFC、GPS、WiFi、BT蓝牙等网络，所以总计使用了21天线，用于5G就有14条天线，远高于4G及之前的手机。

那么，5G为什么要用这么多天线呢？原因如下：

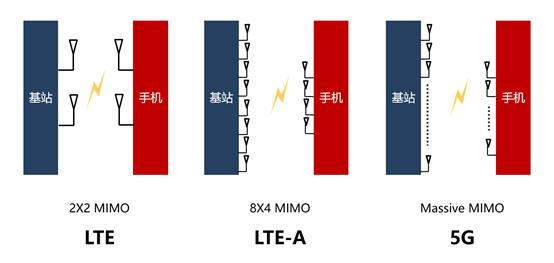

首先，5G网络的数据传输速率和容量需求比4G网络更高，要想在有限的频谱资源下，将数据的传输速率尽可能的提高，就需要用到MIMO技术。MIMO技术可以通过提高通信系统的频谱效率进而提高数据传输速率。通过多天线与多收发机的结合，MIMO系统可以在相同的频谱上面传输更多的数据；有了更快的数据传输速度上限，通信系统的承载量提高了，用户的体验也更好了。

当前手机多采用的是2MIMO~4MIMO，既然最多是4MIMO，那为什么用的不是最多4根天线而是至少6根以上，甚至十几根天线呢？

这要从当前5G通讯占用的频谱来说。

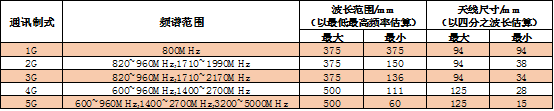

当前的5G，其频谱范围从上一代的4G又进一步的向上扩展，从1G倒5G，其频谱的变化，如下图：

改成频谱范围与波长的关系

也就是发展到5G，频谱的范围从600MHz起始，到5GHz，总计频谱跨度达到4400MHz，而手机内置天线本身就有频带窄，效率低的劣势，加上MIMO技术需要的多天线，载波聚合需要的多频段同时兼顾，即便我们使用一些调谐器件对频率进行重构，依然无法实现全频段覆盖。因此，工程师们根据实际的情况，对天线进行了拆分，将一根频段需要覆盖600~5000MHz的天线拆分成多个，巧妙的解决了问题。我们在手机上看到的数目繁多的天线，其中多数是拆分过的5G天线。

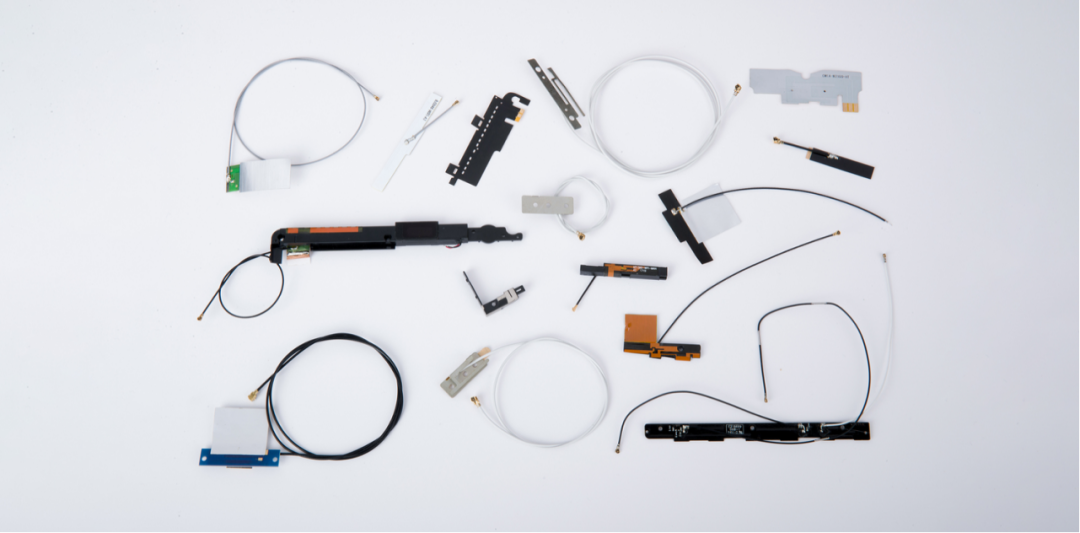

如下图，就是一个拆分好的手机天线布局。
